Μηχανή κατασκευής ταινιών PET 150-200 KG/H 0.4mm-1.5mm

Στυλ Νο.:Διάταξη 1

Κατάλληλο υλικό:100% φιαλίδια μπουκαλιών PET (μέγεθος υλικού περίπου 10-16MM)

Τεχνικές συσκευές:

Μέγεθος ιμάντα: πλάτος/πλάτος ((mm)9-32/0,4-1.5

Συμπεριλαμβανομένων των τύπων 6pcs, των τύπων 2pcs:

Κατανάλωση: 9600-12000 kg/24h

Κατανάλωση ενέργειας: 170-180 kW/h

- Όχι, όχι, όχι.

Περιεχόμενο

Λεπτομερείς παράμετροι

Εικόνες αναφοράς

1

Μέρος προπαραγωγής προθέρμανσης

Ένα σύνολο μηχανών θέρμανσης/ξηράσεως πρώτων υλών με στυλ "Lying" (1,5 τόνους, Dongguan)

Ένα σύνολο μηχανής τροφοδοσίας πρώτων υλών αυτοκινήτων (2.5M)

2

Μέρος αποθήκευσης πρώτων υλών πριν από την παραγωγή

Ένα σετ από 2 τόνους μηχανή αποθήκευσης πρώτων υλών (Dongguan)

3

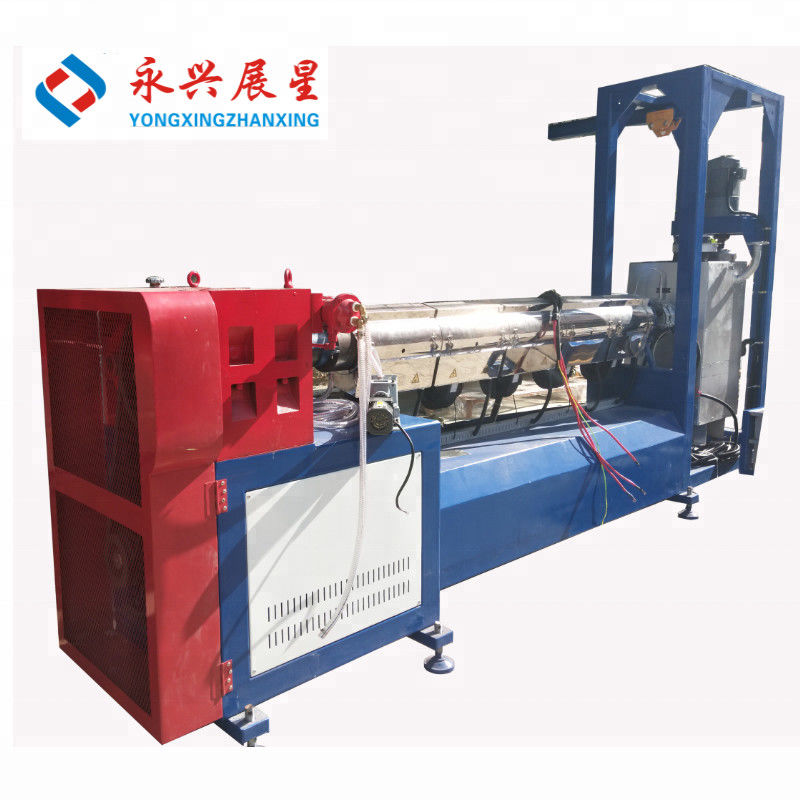

Ένα σύνολο εκχυλίσματος

Συσκευή θέρμανσης από στερεό υλικό 8 ζώνες,

1Υλικό βίδες (CrMoAL):38

Εσωτερική διάμετρος βαρέλι (mm):100

2. Μειωτής: YXZX-225

3. κινητήρας/μεταστροφέας(kw)33/37 (Γενική Διεύθυνση Παγκόσμιας &SZ YWT)

4Ακριβής αυτόματη τροφοδοσία (100CC) για να διατηρηθεί σταθερή η έξοδος.

5.Ειδικές χημικές ίνες για τη μετατροπή δικτύων

6Συσκευή ξήρανσης υλικού: 100KG

4

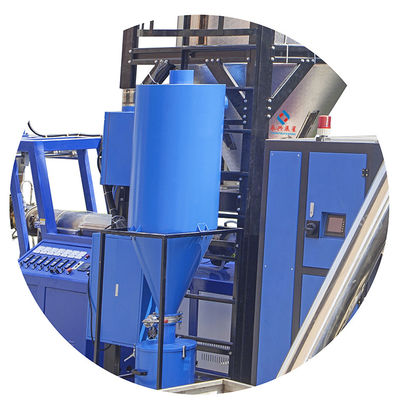

Αποτρυπτικό στεγνωτήρα 1 σύνολο

1.Ένα σύνολο μηχανών κρυστάλλωσης PET (δυνατότητα 1000 kg/σύνολο)

2.Αυτόματη τροφοδοσία:τροφοδότης περιστροφής βελονιστή (2 σετ, 4KW/σετ)

3.Προξηρατήρας και αποτρυπτιστήρας ένα σύνολο (Μοντέλο: GSG-1000, χωρητικότητα 1000kgs, ακαθάριστη ισχύς 75KW/h)

5

Θάλασσα ψύξης από ανοξείδωτο χάλυβα ένα σύνολο

Μέγεθος(μμ):3000 × 350 × 600

Μέγεθος:SUS304; πάχος:2.0Τ

Ρυθμίσιμος μοχλός νερού

6

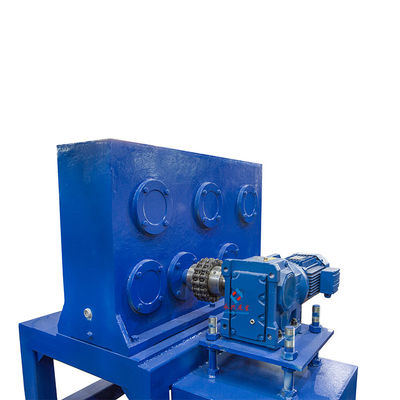

Η πρώτη

Εκτόξευση 1 σύνολο

5 κυλίνδρους (mm):215×220

Υλικό:Σκληρή συσκότιση από ανοξείδωτο χάλυβα

Τρόπος μετακίνησης:6 διπλές αλυσίδες με ιμάντα (κινητήρας μείωσης ταχύτητας)

Αντιστροφέας (KW):3.7

Ταχύτητα ((m/min):0-20

Αναλογία ταχύτητας:1:60

7

Ένα σετ επεκτατικού φούρνου

Μέγεθος φούρνου ((mm):4000×400×530

Υλικό:SUS202, Δάχος:1.5Τ

Μέθοδος θέρμανσης:Κύκλος άνεμου (σώστε ενέργεια) Φαν (κλβ):0.75

8

Η1^ΣτΕπεκτάσεις για ένα σύνολο

5 κυλίνδρους (mm):215×220

Υλικό:Σκληρή συσκότιση από ανοξείδωτο χάλυβα

Τρόπος κίνησης: διπλές αλυσίδες (κινητήρας μείωσης ταχύτητας 1:15)

Αντιστροφέας (KW):7.5

Ταχύτητα ((m/min):0-200

9

Το 2^νΕπεκτάσεις για ένα σύνολο

5 κυλίνδρους (mm):215×220

Υλικό:Σκληρή συσκότιση από ανοξείδωτο χάλυβα

Τρόπος μετακίνησης:6 διπλές αλυσίδες με ιμάντα (Δημομηχανή DG global· κινητήρας μείωσης ταχύτητας στροφών1:15)

Αντιστροφέας (KW):11

Ταχύτητα ((m/min):0-200

10

Ένα σύνολο μονάδων ανάγλυψης

Μέγεθος κυλίνδρου εκτύπωσης ((mm):2-155.5×100

(Μηχανή μείωσης ταχύτητας 1:10)

Μετατροπέας ((KW):2.2

Τρόπος ανάγλυψης:Γυριστικό σύστημα

Περιορισμός ταχύτητας ((m/min):0-200

Υλικό εμβορδισμού τροχών:SKD-11

11

ΤυπικοποίησηΦούρνο ένα σετ

Μέγεθος φούρνου ((mm):2600×400×530

Υλικό:SUS202

Φαν ((kw):2.2

12

Το 2^νΕκτόξευση Ένα σετ

5 κυλίνδρους (mm):215×220

Υλικό:Σκληρή συσκότιση από ανοξείδωτο χάλυβα

(Μοντέρ μειώσεως ταχυτήτων 1: 10)

Αντιστροφέας (KW):3.7

Ταχύτητα ((m/min):0-200

13

Ένα σύνολο τροχών

Μηχανή ροπής (με μετατροπέα ταχύτητας): 100N.m (βαθμός 4) Μηχανή ροπής (συσκευή):4

Ποσότητα κυλίνδρων(pc):4

Συσκευή έξυπνου μετρητή (set):2

Εσωτερική διάμετρος πυρήνα χαρτιού(ΜΜ): 406

14

Επιπρόσθετες παρατηρήσεις

(1)Τετάρτη:3 φάσεις 380V/ 50Hz;

(2)FS ελαστικό εξαγωγής;

(3)Ο κινητήρας μείωσης ταχύτητας είναι από την Ταϊβάν Chengbang

(4)Ο μετατροπέας είναι από την SZ Yingweiteng.

(5)Ρυθμιστής θερμοκρασίας Omron. Χρήση διακόπτη, επαγωγού και ηλεκτρικού ρελέΕτικέτα SΣνάιντερ.

(6)Στροφιά, βαρέλι, δεξαμενή μετατροπής χρησιμοποιούν προϊόντα καλής ποιότητας από την Ζετζιάνγκ.

(7)Μηχανή εξοικονόμησης ενέργειας

(8)Όλες οι θερμικές επεξεργασίες και οι μηχανικές επεξεργασίες.

(9)Κύριο σώμα (MM):100*100*4,0T (επαρκής πάχος, διεθνές πρότυπο)

15

Άλλα

Παρέχετε τηνη γραμμή παραγωγήςΕπικεφαλήςΕγχειρίδιο λειτουργίας: αρχείο σχεδιασμού, φωτογραφίες, οδηγίες διαδικασιών παραγωγήςΔιαγράμματα καλωδίωσης κλπ.

Παρέχετε κατάλογο υλικού εξοπλισμού κατά την παράδοση.
